無縫管-無縫鋼管廠家_厚壁無縫鋼管_無縫鋼管_厚壁無縫管_厚壁管_山東無縫鋼管廠_生產(chǎn)切割加工

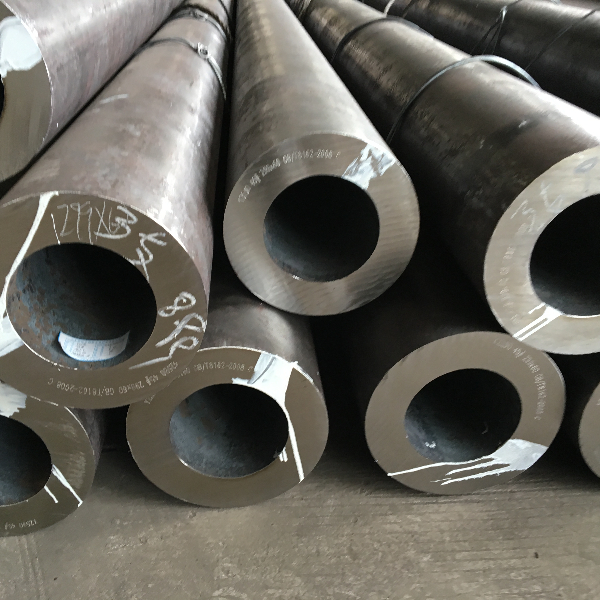

無縫管簡介

無縫管通常適用無縫無縫管的材質(zhì)，無縫無縫管又分為GB8162、GB8163這兩個(gè)常用的，但45#鋼只有GB8162才有，45#是機(jī)械加工的一種常用材質(zhì)。

首先來說20#和45#鋼的c、Si、Mn、P、S含量不同，45要高于20#鋼，你可以買本鋼材知識(shí)手冊(cè)看一下。20#鋼淬透性、淬硬性低、塑性、韌性、焊接性好，熱軋或正火后韌性更好，可制作不太重要的中、小型滲碳、碳氮共滲件、鍛壓件，如杠桿軸、變速箱變速叉、齒輪，重型機(jī)械拉桿、鉤環(huán)等。45#鋼是常用中碳調(diào)質(zhì)鋼，綜合力學(xué)性能良好，淬透性低，水淬時(shí)易生裂紋。小型件宜采用調(diào)質(zhì)處理，大型件宜采用正火處理，主要用于制造強(qiáng)度高的運(yùn)動(dòng)件，如透平機(jī)葉輪、壓縮機(jī)活塞。軸、齒輪、齒條、蝸桿等。

它們通常適用無縫無縫管的 材質(zhì)，無縫無縫管又分為GB8162、GB8163這兩個(gè)常用的，但45#鋼只有GB8162才有，45#是機(jī)械加工的一種常用材質(zhì)。45#無縫管含碳量在0.45%左右，含有小量的錳，硅等，硫磷含量較低的優(yōu)質(zhì)碳素結(jié)構(gòu)鋼。

45#無縫管生產(chǎn)工藝

（GB/T14975-2002）是廣泛用于化工、石油、輕紡、醫(yī)療、食品、機(jī)械等工業(yè)的耐腐蝕管道和結(jié)構(gòu)件及零件的不銹鋼制成的熱軋（擠、擴(kuò)）和冷拔（軋）。推薦熱處理溫度：正火850，淬火840，回火600. 　45號(hào)鋼為 優(yōu)質(zhì)碳素結(jié)構(gòu)用鋼 ,硬度不高易切削加工,模具中常用來做模板,梢子,導(dǎo)柱等,但須熱處理 。 　1. 45號(hào)鋼淬火后沒有回火之前，硬度大于HRC55（最高可達(dá)HRC62）為合格。 　實(shí)際應(yīng)用的最高硬度為HRC55（高頻淬火HRC58）。 　2. 45號(hào)鋼不要采用滲碳淬火的熱處理工藝。 　調(diào)質(zhì)處理后零件具有良好的綜合機(jī)械性能，廣泛應(yīng)用于各種重要的結(jié)構(gòu)零件，特別是那些在交變負(fù)荷下工作的連桿、螺栓、齒輪及軸類等。但表面硬度較低，不耐磨。可用調(diào)質(zhì)+表面淬火提高零件表面硬度。 　滲碳處理一般用于表面耐磨、芯部耐沖擊的重載零件，其耐磨性比調(diào)質(zhì)+表面淬火高。其表面含碳量0.8－－1.2%，芯部一般在0.1－－0.25%（特殊情況下采用0.35%）。經(jīng)熱處理后，表面可以獲得很高的硬度（HRC58－－62），芯部硬度低，耐沖擊。 　如果用45號(hào)鋼滲碳，淬火后芯部會(huì)出現(xiàn)硬脆的馬氏體，失去滲碳處理的優(yōu)點(diǎn)。現(xiàn)在采用滲碳工藝的材料，含碳量都不高，到0.30%芯部強(qiáng)度已經(jīng)可以達(dá)到很高，應(yīng)用上不多見。0.35%從來沒見過實(shí)例，只在教科書里有介紹。可以采用調(diào)質(zhì)+高頻表面淬火的工藝，耐磨性較滲碳略差。 　GB/T699-1999標(biāo)準(zhǔn)規(guī)定的45鋼推薦熱處理制度為850℃正火、840℃淬火、600℃回火，達(dá)到的性能為屈服強(qiáng)度≥355MPa 　GB/T699-1999標(biāo)準(zhǔn)規(guī)定45鋼抗拉強(qiáng)度為600MPa，屈服強(qiáng)度為355MPa，伸長率為16%，斷面收縮率為40%，沖擊功為39J。

45#無縫管用途

一、軸類零件的功用、結(jié)構(gòu)特點(diǎn)及技術(shù)要求 　軸類零件是機(jī)器中經(jīng)常遇到的典型零件之一。它主要用來支承傳動(dòng)零部件，傳遞扭矩和承受載荷。軸類零件是旋轉(zhuǎn)體零件，其長度大于直徑，一般由同心軸的外圓柱面、圓錐面、內(nèi)孔和螺紋及相應(yīng)的端面所組成。根據(jù)結(jié)構(gòu)形狀的不同，軸類零件可分為光軸、階梯軸、空心軸和曲軸等。 　二、軸類零件的毛坯和材料(一)軸類零件的毛坯 軸類零件可根據(jù)使用要求、生產(chǎn)類型、設(shè)備條件及結(jié)構(gòu)，選用棒料、鍛件等毛坯形式。對(duì)于外圓直徑相差不大的軸，一般以棒料為主；而對(duì)于外圓直徑相差大的階梯軸或重要的軸，常選用鍛件，這樣既節(jié)約材料又減少機(jī)械加工的工作量，還可改善機(jī)械性能。 　根據(jù)生產(chǎn)規(guī)模的不同，毛坯的鍛造方式有自由鍛和模鍛兩種。中小批生產(chǎn)多采用自由鍛，大批大量生產(chǎn)時(shí)采用模鍛。 　(二)軸類零件的材料 軸類零件應(yīng)根據(jù)不同的工作條件和使用要求選用不同的材料并采用不同的熱處理規(guī)范（如調(diào)質(zhì)、正火、淬火等），以獲得一定的強(qiáng)度、韌性和耐磨性。 　

無縫管是軸類零件的常用材料，它價(jià)格便宜經(jīng)過調(diào)質(zhì)（或正火）后，可得到較好的切削性能，而且能獲得較高的強(qiáng)度和韌性等綜合機(jī)械性能，淬火后表面硬度可達(dá)45～52HRC。 　40Cr等合金結(jié)構(gòu)鋼適用于中等精度而轉(zhuǎn)速較高的軸類零件，這類鋼經(jīng)調(diào)質(zhì)和淬火后，具有較好的綜合機(jī)械性能。 　軸承鋼GCr15和彈簧鋼65Mn，經(jīng)調(diào)質(zhì)和表面高頻淬火后，表面硬度可達(dá)50～58HRC，并具有較高的耐疲勞性能和較好的耐磨性能，可制造較高精度的軸。 　精密機(jī)床的主軸（例如磨床砂輪軸、坐標(biāo)鏜床主軸）可選用38CrMoAIA氮化鋼。這種鋼經(jīng)調(diào)質(zhì)和表面氮化后，不僅能獲得很高的表面硬度，而且能保持較軟的芯部，因此耐沖擊韌性好。與滲碳淬火鋼比較，它有熱處理變形很小，硬度更高的特性。 　45號(hào)鋼廣泛用于機(jī)械制造，這種鋼的機(jī)械性能很好。但是這是一種中碳鋼，淬火性能并不好， 45號(hào)鋼可以淬硬至HRC42~46。所以如果需要表面硬度，又希望發(fā)揮45#鋼優(yōu)越的機(jī)械性能，常將45#鋼表面滲碳淬火，這樣就能得到需要的表面硬度。
